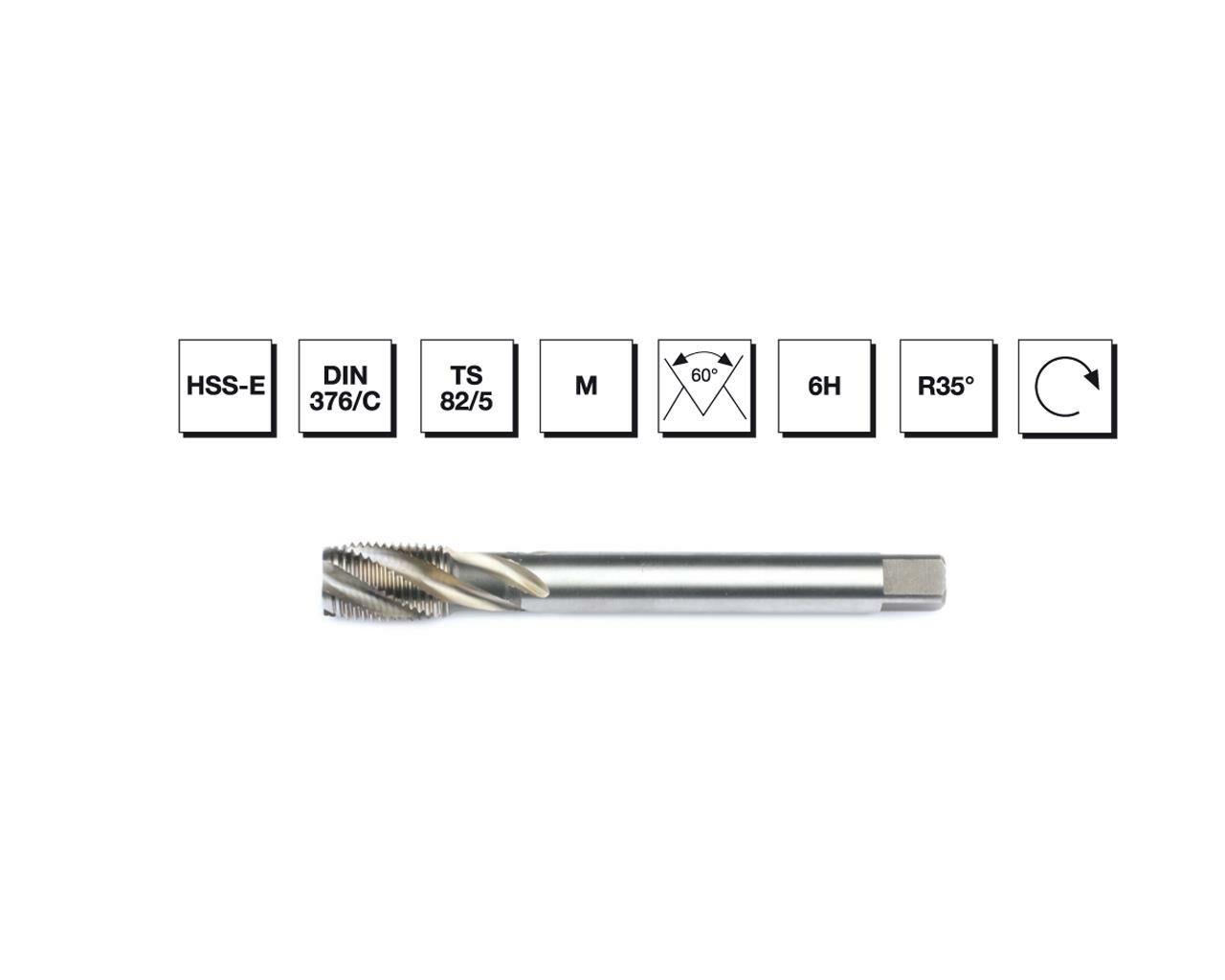

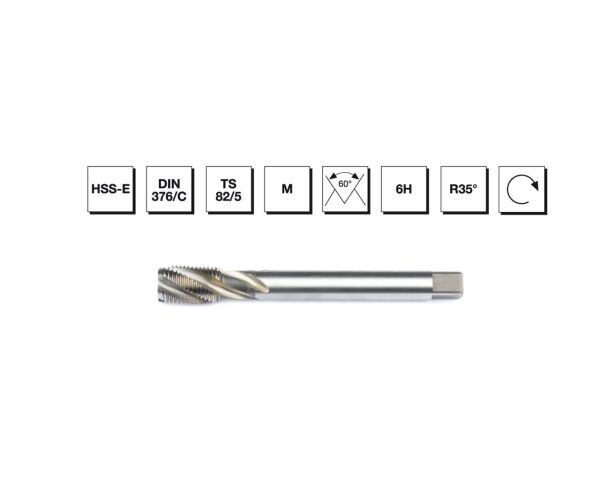

HSS - E DIN 376/C Metrik Normal Vidalı Helis Kanallı Makina Kılavuzu M22

HSS - E DIN 376/C Metrik Normal Vidalı Helis Kanallı Makina Kılavuzu M22

d1  (Uc çapı ) : M22
P adım : 2.50 mm
L 1 (Toplam Uzunluk)  : 140 mm
L 2 (Kılavuz uzunluğu) : 18 mm
d2 (Şaft çapı)  : 14.5 mm
k (h12) : 9.0 mm

HSS-E %5 Co alaşımlı yüksek hız çeliği,
DIN 376/C
Düz kanallı,
TS 82/5,
Uç açısı 60°,
R 35°,
6H tip,
Sağ kesme yönlü
