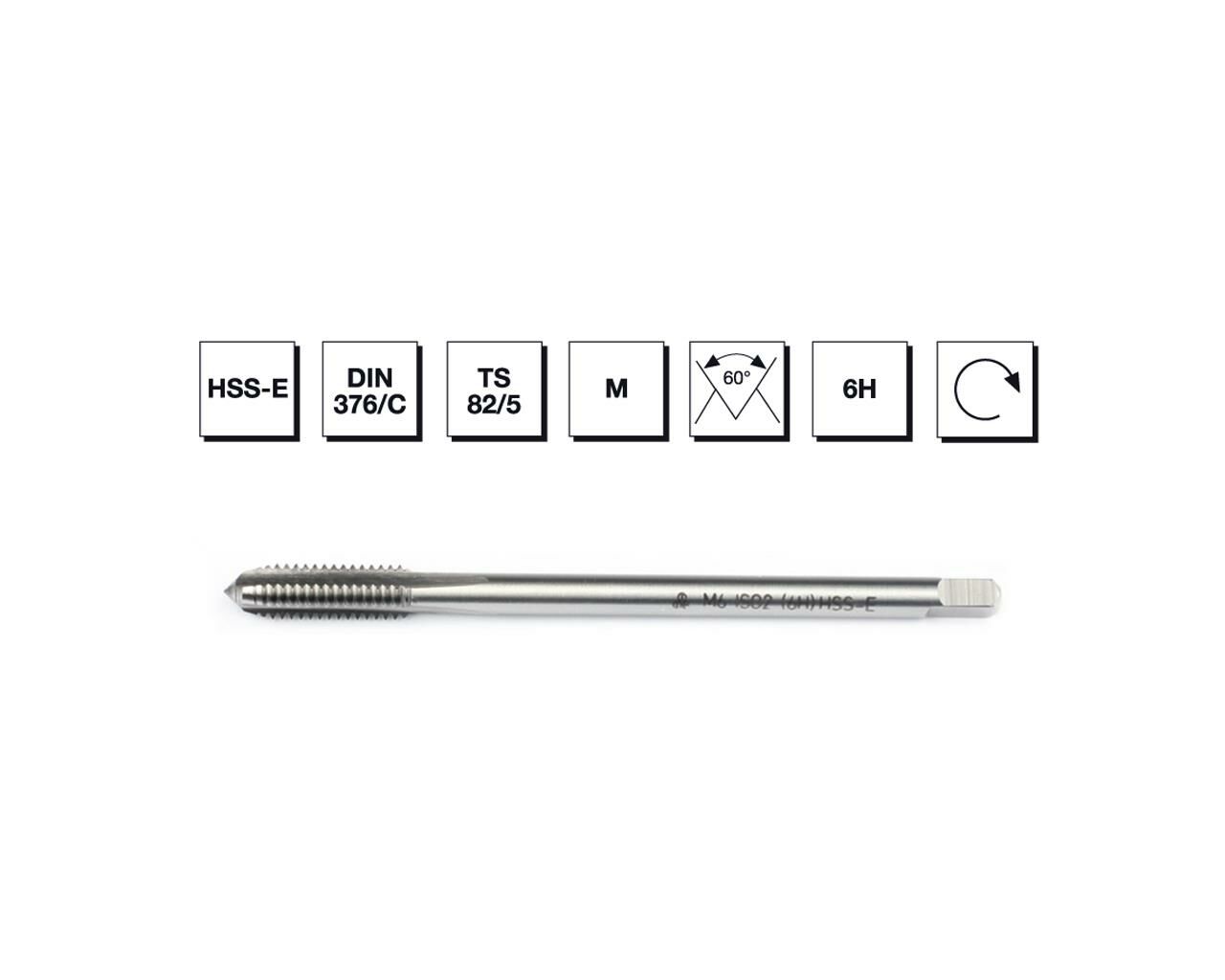

HSS - E DIN 376/C Metrik Normal Vidalı Düz Kanallı Makina Kılavuzu M30

HSS - E DIN 376/C Metrik Normal Vidalı Düz Kanallı Makina Kılavuzu M30

d1  (Uc çapı ) : M30
P adım : 3.50 mm
L 1 (Toplam Uzunluk)  : 180 mm
L 2 (Kılavuz uzunluğu) : 45 mm
d2 (Şaft çapı)  : 22.0 mm
k (h12) : 18.0 mm

HSS-E %5 Co alaşımlı yüksek hız çeliği,
DIN 376/C
Düz kanallı,
TS 82/5,
Uç açısı 60°,
6H tip,
Sağ kesme yönlü
